A região de Santa Cruz do Sul, situada sobre a Formação Santa Maria e depósitos aluvionares recentes do Rio Pardo, exige atenção redobrada em obras que interceptam camadas de areia saturada. Em 2023 acompanhamos uma escavação para edifício comercial na zona central onde o lençol freático foi atingido a apenas 2,8 metros de profundidade, condição que acendeu o alerta para o risco de liquefação. Solos arenosos finos e siltosos, quando saturados e sujeitos a vibrações, podem perder completamente a resistência ao cisalhamento. O fenômeno, embora associado a sismos, também ocorre sob cargas dinâmicas de equipamentos pesados ou detonações em pedreiras próximas. A análise de liquefação de solos neste município integra investigação geotécnica criteriosa, combinando sondagens SPT com medição de torque e ensaios de piezocone (CPTu) para determinar a densidade relativa das camadas críticas. Trabalhamos com o método simplificado de Seed & Idriss atualizado por Youd et al., correlacionando o fator de segurança à resistência à penetração normalizada. Cada campanha inclui coleta de amostras indeformadas para ensaios triaxiais cíclicos que quantificam a degradação de rigidez sob carregamento repetido.
Em Santa Cruz do Sul, a combinação de lençol freático raso e depósitos arenosos uniformes exige avaliação rigorosa do potencial de liquefação mesmo em obras de médio porte.
Procedimento e escopo
Particularidades da região
A geologia de Santa Cruz do Sul, marcada por terraços aluvionares do Quaternário com espessuras de 8 a 15 metros sobre o substrato da Formação Santa Maria, concentra o risco de liquefação nas areias finas depositadas em ambiente de planície de inundação. Essas camadas apresentam granulometria com coeficiente de uniformidade inferior a 3 e diâmetro médio entre 0,08 e 0,25 mm — características que as classificam como altamente susceptíveis segundo os critérios de Tsuchida (1970). Em áreas de aterro hidráulico ou bota-fora não controlado, comuns nas expansões urbanas ao sul do município, a densificação insuficiente cria bolsões de solo fofo saturado que podem liquefazer sob vibrações induzidas por cravação de estacas ou tráfego de equipamentos vibratórios. A análise de liquefação de solos com insuficiência de dados de campo leva a dimensionamentos inadequados de fundações e ao risco de recalques diferenciais severos após eventos sísmicos, mesmo de magnitude moderada. A ausência dessa avaliação em projetos na zona de influência do Rio Pardo expõe a estrutura a colapso progressivo, exigindo reforço emergencial cujo custo supera largamente o investimento inicial em investigação geotécnica completa.
Material audiovisual
Marco normativo
ABNT NBR 6122:2019 – Projeto e execução de fundações, ABNT NBR 6484:2020 – Solo – Sondagens de simples reconhecimento com SPT, ABNT NBR 6502:2022 – Rochas e solos – Terminologia, ABNT NBR 12770:1992 – Solo coesivo – Determinação da resistência à compressão não confinada
Serviços técnicos associados

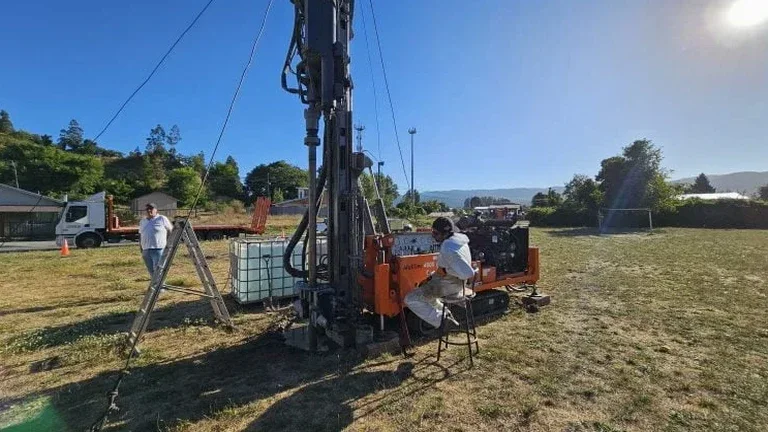

Campanha de sondagens SPT com medição de torque
Executamos sondagens de percussão com registro contínuo do NSPT e torque a cada metro perfurado. Em Santa Cruz do Sul, a profundidade típica de investigação varia de 15 a 25 metros, atravessando os depósitos aluvionares até atingir o impenetrável no arenito da Formação Santa Maria. O torque normalizado é utilizado na correlação empírica para estimativa do potencial de liquefação conforme o método Seed & Idriss.
Ensaios CPTu com medição de poropressão
O piezocone fornece perfil contínuo de resistência de ponta, atrito lateral e poropressão, essencial para identificar lentes de areia fofa saturada com precisão centimétrica. Em áreas como o bairro Arroio Grande, onde a estratigrafia é heterogênea, o CPTu complementa as sondagens SPT na delimitação exata das camadas liquefazíveis e na estimativa da densidade relativa.
Ensaios triaxiais cíclicos e caracterização completa
Coletamos amostras indeformadas com amostrador Shelby nas camadas críticas identificadas em campo. Em laboratório realizamos ensaios triaxiais cíclicos com controle de tensão para determinar a curva de degradação de rigidez (G/G0) e o número de ciclos até a liquefação. A caracterização inclui granulometria conjunta, limites de Atterberg, densidade real dos grãos e permeabilidade.
Parâmetros típicos
Dúvidas comuns
Qual o custo de uma análise de liquefação de solos em Santa Cruz do Sul?
O investimento para uma análise de liquefação de solos em Santa Cruz do Sul varia entre R$6.600 e R$11.110, dependendo da profundidade investigada, do número de furos de sondagem e da quantidade de ensaios triaxiais cíclicos necessários. Campanhas que incluem CPTu e coleta de amostras indeformadas posicionam-se no limite superior da faixa, enquanto análises baseadas exclusivamente em correlações SPT situam-se no patamar inferior.
Quais zonas de Santa Cruz do Sul apresentam maior risco de liquefação?
As áreas de maior susceptibilidade à liquefação em Santa Cruz do Sul concentram-se na planície aluvionar do Rio Pardo, abrangendo bairros como Arroio Grande, parte da zona industrial e terrenos baixos ao sul do município. Nessas regiões predominam areias finas uniformes saturadas com lençol freático entre 1,5 e 4 metros de profundidade. Os bairros elevados sobre solos residuais de arenito, como Centro e Universitário, apresentam risco significativamente menor.
Qual a diferença entre o método de Seed & Idriss e a análise com CPTu?
O método de Seed & Idriss é uma abordagem simplificada que correlaciona o NSPT normalizado ao potencial de liquefação, sendo aplicável quando se dispõe apenas de sondagens SPT. A análise com CPTu oferece maior precisão por fornecer perfil contínuo de resistência de ponta e poropressão, permitindo identificar lentes finas de areia fofa que escapam ao SPT. Em Santa Cruz do Sul, recomendamos o CPTu em projetos com exigência de fator de segurança superior a 1,3 ou em terrenos com estratigrafia muito heterogênea.
Em quanto tempo entregam o relatório de análise de liquefação?
O prazo típico de entrega do relatório completo de análise de liquefação de solos em Santa Cruz do Sul é de 15 a 25 dias úteis após a conclusão dos trabalhos de campo. Este período inclui a execução dos ensaios triaxiais cíclicos, cujo tempo de adensamento e cisalhamento pode demandar até 10 dias. Campanhas exclusivamente baseadas em correlações SPT podem ser concluídas em 7 a 10 dias úteis.
