Num loteamento recente no bairro Schulz, o construtor encontrou uma lente de solo muito mole a 6 metros de profundidade quando já tinha as sapatas parcialmente escavadas. A sondagem SPT anterior não a havia detectado porque o impenetrável ao trépano tinha mascarado a transição. Em Santa Cruz do Sul, situada sobre os sedimentos da Bacia do Paraná e com relevo de coxilhas, a alternância entre arenitos da Formação Botucatu, siltitos argilosos e coberturas coluvionares é mais comum do que se imagina. A tomografia sísmica de refração/reflexão mapeia essas mudanças laterais e verticais de forma contínua, identificando contatos geológicos, zonas fraturadas e o topo rochoso com precisão métrica. O método usa ondas compressionais (P) e cisalhantes (S) para gerar seções de velocidade que, quando cruzadas com uma sondagem SPT de referência, eliminam as zonas cegas da investigação pontual. Em terrenos com histórico de movimentação de massa, como as encostas do Cinturão Verde, o ensaio entrega o perfil de rigidez necessário para modelar a estabilidade antes de qualquer escavação.
A sísmica de refração/reflexão transforma incertezas do subsolo de Santa Cruz do Sul em seções de velocidade calibradas, reduzindo drasticamente o risco de surpresas durante a escavação.
Procedimento e escopo
Particularidades da região
Santa Cruz do Sul cresceu a partir do núcleo colonial alemão de 1849, expandindo-se primeiro sobre as coxilhas suaves e depois ocupando fundos de vale e encostas. Essa expansão urbana trouxe um problema geotécnico recorrente: aterros sobre paleocanais e depósitos de antigos banhados, onde a turfa e a argila mole podem atingir espessuras de 5 a 8 metros. A cravação de estacas nesses locais sem um imageamento prévio do contato solo-aterro/rocha frequentemente resulta em comprimentos de estaca subestimados e recalques diferenciais que aparecem nos primeiros dois anos de ocupação. A tomografia sísmica de refração/reflexão resolve esse problema ao entregar o perfil de velocidades de ondas S, que se correlaciona diretamente com a rigidez dos materiais. Em zonas de encosta, identifica planos de fraqueza e contatos solo-rocha que funcionam como superfícies potenciais de ruptura. Complementamos a investigação com um ensaio de resistividade elétrica quando há suspeita de contaminação por chorume ou hidrocarbonetos, pois a pluma condutiva altera o contraste de impedância sísmica e pode mascarar refletores verdadeiros. O investimento no levantamento sísmico representa uma fração do custo de remediar uma escavação que atinge o imprevisto geológico.
Marco normativo
ABNT NBR 15977:2011 – Prospecção geofísica aplicada à geotecnia e ao meio ambiente – Terminologia e diretrizes de aquisição, ABNT NBR 6122:2019 – Projeto e execução de fundações (requisitos de investigação geotécnica complementar), ABNT NBR 8044:2018 – Projeto geotécnico – Procedimento (classificação de maciços e parâmetros de deformabilidade), Diretrizes da SBGf para aquisição e processamento de sísmica rasa em ambiente urbano
Serviços técnicos associados
Aquisição de sísmica de refração/reflexão multicanal

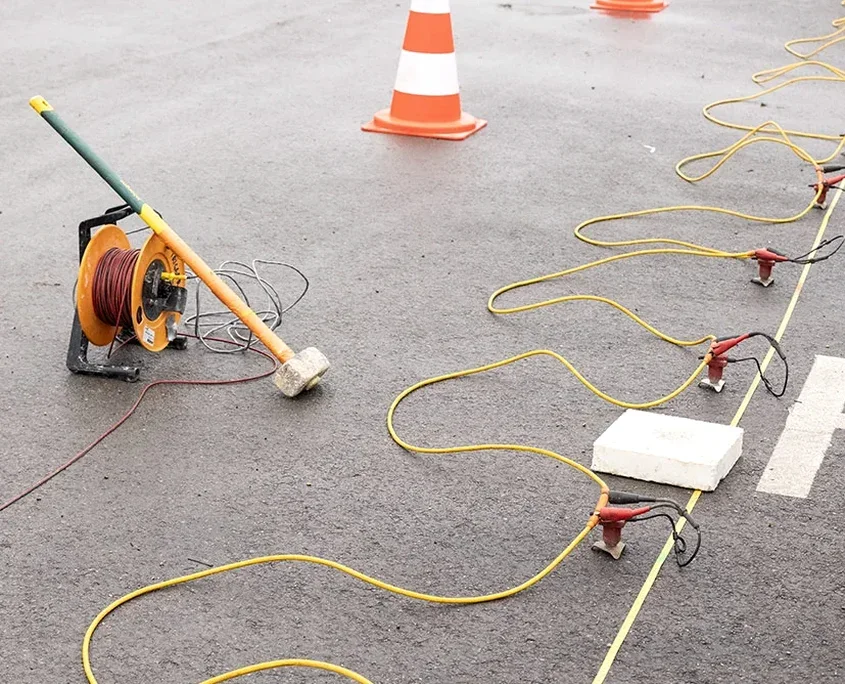

Levantamento de campo com geometria de tiro direto e reverso, usando arranjos de 24 a 48 geofones. Inclui topografia dos pontos de tiro e relatório de controle de qualidade diário. Cobertura de áreas de 200 m² até 5 hectares.
Processamento e inversão tomográfica
Tomografia de tempos de trânsito com algoritmo de inversão iterativa não linear para refração, e processamento sísmico padrão indústria (análise de velocidade, NMO, empilhamento e migração) para reflexão. Entrega da seção 2D de velocidade de ondas P e S.
Interpretação geotécnica integrada
Correlação das seções sísmicas com dados de sondagem SPT e CPT, gerando modelo geotécnico 2D/3D com topo rochoso, zonas de baixa rigidez e parâmetros dinâmicos (G₀, E₀, ν) para análise numérica de elementos finitos.
Parâmetros típicos
Dúvidas comuns
Qual o custo de uma campanha de tomografia sísmica em Santa Cruz do Sul?
O valor de uma campanha completa de tomografia sísmica de refração/reflexão em Santa Cruz do Sul situa-se na faixa de R$6.690 a R$12.760, variando conforme o comprimento total das linhas sísmicas, o número de canais utilizados e a complexidade logística do terreno. Áreas com vegetação densa, declividade acentuada ou restrição de horário para uso de fonte impulsiva (proximidade a hospitais e escolas) exigem planejamento adicional e podem influenciar o custo final.
A sísmica de refração/reflexão substitui as sondagens SPT?
Não substitui, e sim complementa. A tomografia sísmica fornece um perfil contínuo de velocidade entre os furos de sondagem, mas a calibração geotécnica — que transforma velocidade em parâmetros de resistência e deformabilidade — depende de ao menos dois pontos com SPT e caracterização tátil-visual. A combinação dos dois métodos reduz a incerteza e permite otimizar o número de furos, mas não os elimina completamente.
Quanto tempo leva para entregar os resultados do levantamento sísmico?
A aquisição de campo para uma linha de 115 metros com 24 geofones é concluída em um dia de trabalho, desde que as condições climáticas permitam. O processamento e a interpretação geofísica consomem tipicamente de 5 a 10 dias úteis adicionais, resultando em prazo total de entrega do relatório final entre 8 e 15 dias corridos após a mobilização da equipe.
