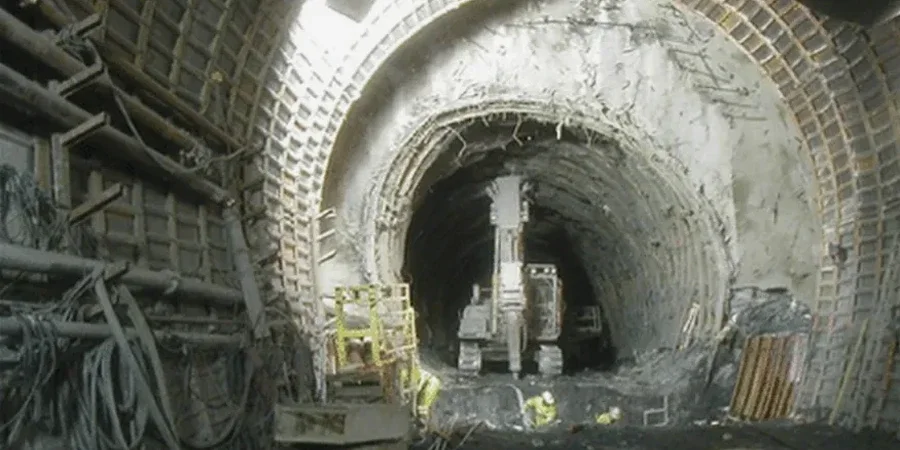

A obra do coletor tronco na bacia do Arroio Lajeado exigiu uma campanha de investigação que ninguém esperava. A sondagem preliminar indicava solo residual de basalto, mas a 8 metros de profundidade surgiu uma camada de argila siltosa saturada com SPT 3. Aquele túnel de 2,2 m de diâmetro precisou de uma reanálise completa de estabilidade da frente de escavação em menos de 72 horas. Em Santa Cruz do Sul, com seus vales encaixados e depósitos aluvionares nos fundos de vale, esse cenário é mais comum do que muitos projetistas admitem. A geologia local alterna solos de alteração riolítica com pacotes de sedimentos finos transportados, criando contrastes de rigidez que complicam qualquer escavação subterrânea. Nossa análise geotécnica para túneis em solo mole em Santa Cruz do Sul parte justamente desse reconhecimento: cada perfil é único e exige parâmetros de resistência obtidos com ensaios específicos, não com correlações genéricas. Combinamos o ensaio triaxial CIU com medições de poropressão in situ para calibrar modelos de elementos finitos que reproduzam o comportamento drenado e não drenado durante a escavação.
A transição entre solo residual riolítico e argila saturada em Santa Cruz do Sul gera convergências imprevisíveis em túneis sem análise específica.
Procedimento e escopo
Particularidades da região
O clima subtropical de Santa Cruz do Sul impõe um regime de chuvas bem distribuídas ao longo do ano, com médias mensais entre 120 e 180 mm. Essa umidade constante mantém o lençol freático elevado nas áreas de várzea, reduzindo a sucção matricial e eliminando a coesão aparente que poderia estabilizar temporariamente a frente de escavação. Um túnel em solo mole executado sem análise geotécnica adequada perde a estabilidade da frente rapidamente após a primeira chuva intensa, gerando colapsos progressivos e recalques superficiais que danificam edificações próximas. O solo argiloso saturado apresenta comportamento contractivo sob cisalhamento, desenvolvendo excesso de poropressão que acelera a plastificação ao redor da cavidade. Monitoramos esse fenômeno com piezômetros de corda vibrante instalados antes da escavação, correlacionando as leituras com os modelos numéricos para antecipar zonas de convergência excessiva. O rebaixamento do lençol freático, quando necessário, é dimensionado para não induzir adensamento secundário nas camadas compressíveis, um risco frequentemente subestimado em projetos de túneis urbanos na região.
Marco normativo
ABNT NBR 6122:2019 – Projeto e execução de fundações, ABNT NBR 11682:2009 – Estabilidade de encostas, ABNT NBR 6484:2020 – Sondagens de simples reconhecimento (SPT), ABNT NBR 6502:1995 – Rochas e solos – Terminologia
Serviços técnicos associados
Prospecção geotécnica direcionada
Sondagens SPT com torque, CPTu com medição de poropressão e poços de inspeção para coleta de amostras indeformadas nos horizontes de solo mole. Mapeamento da profundidade do impenetrável e da posição do nível d'água em diferentes estações do ano.
Ensaios de laboratório avançados
Triaxiais CIU e CID com trajetória de tensões controlada, adensamento unidimensional para determinação da razão de sobreadensamento (OCR) e ensaios de palheta de laboratório para validação da resistência não drenada das argilas moles da região.
Instrumentação e monitoramento
Instalação de piezômetros, inclinômetros e marcos superficiais para acompanhar a evolução dos recalques e das convergências durante a escavação. Relatórios semanais com comparação entre valores previstos e medidos, permitindo ajustes no método construtivo.
Parâmetros típicos
Dúvidas comuns
Qual o custo de uma análise geotécnica para túneis em solo mole em Santa Cruz do Sul?
O investimento para uma campanha completa de análise geotécnica para túneis em solo mole varia entre R$11.060 e R$34.670, dependendo da extensão do trecho, do número de furos de sondagem CPTu, da quantidade de ensaios triaxiais e da instrumentação de campo necessária.
Quais parâmetros são determinantes para túneis nas argilas de Santa Cruz do Sul?
A resistência não drenada Su, o índice de plasticidade e a razão de sobreadensamento (OCR) são críticos. As argilas siltosas dos vales locais têm Su entre 15 e 40 kPa e plasticidade alta, exigindo ensaios triaxiais CIU para definir a envoltória de resistência em condições não drenadas.
Como é feita a instrumentação de um túnel raso em solo mole?
Instalamos piezômetros de corda vibrante para monitorar poropressões, inclinômetros verticais para detectar deslocamentos laterais e marcos superficiais com nivelamento geométrico de precisão para medir recalques. Os dados alimentam o modelo numérico para validar as previsões de convergência e recalque superficial.
